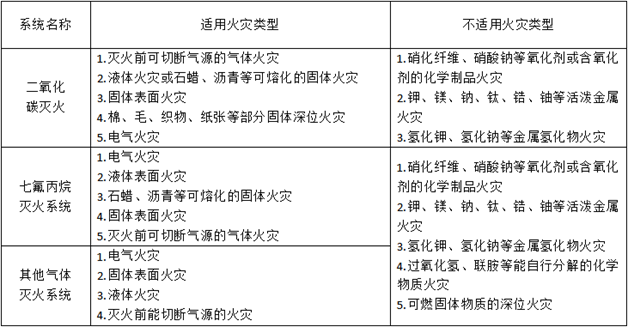

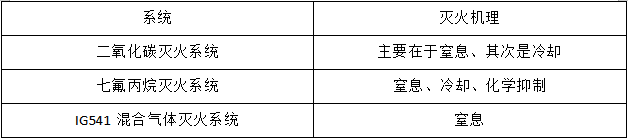

一、滅火機理與適用范圍
二、其他氣體滅火系統的設計
（一）一般規定
1.設計濃度
（1）用氣體滅火系統保護的防護區，其滅火設計用量或惰化設計用量，應根據防護區內可燃物相應的滅火設計濃度或惰化設計濃度經計算確定。
（2）有爆炸危險的氣體、液體類火災的防護區，應采用惰化設計濃度；無爆炸危險的氣體、液體類火災和固體類火災的防護區，應采用滅火設計濃度。
（3）幾種可燃物共存或混合時，滅火設計濃度或惰化設計濃度，應按其中最大的滅火設計濃度或惰化設計濃度確定。
2.防護區數量及儲存量
（1）兩個或兩個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區不應超過8個。
（2）一個組合分配系統中的滅火劑儲存量，應大于或等于該系統所保護的全部防護區中需要滅火劑儲量的最大者。
（3）滅火系統的滅火劑儲存量，應為防護區的滅火設計用量、儲存容器內的滅火劑剩余量和管網內的滅火劑剩余量之和。
（4）滅火系統的儲存裝置72小時內不能重新充裝恢復工作的，應按系統原儲存量的100%設置備用量。
3.溫度
滅火系統的設計溫度，應采用20℃。
4.設置要求
（1）同一集流管上的儲存容器，其規格、充壓壓力和充裝量應相同。
（2）同一防護區，當設計兩套或三套管網時，集流管可分別設置，系統啟動裝置必須共用。
（3）各管網上噴頭流量均應按同一滅火設計濃度、同一噴放時間進行設計。
（4）管網上不應采用四通管件進行分流。
5.噴頭布置
（1）噴頭的保護高度和保護半徑，應符合下列規定：①最大保護高度不宜大于6.5m；②最小保護高度不應小于0.3m；③噴頭安裝高度小于1.5m時，保護半徑不宜大于4.5m；④噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5m。
（2）噴頭宜貼近防護區頂面安裝，距頂面的最大距離不宜大于0.5m。
6.預制滅火系統裝置數量及啟動要求
（1）一個防護區設置的預制滅火系統，其裝置數量不宜超過10臺。
（2）用于保護同一防護區的多套氣體滅火系統應能在滅火時同時啟動，相互間的動作響應時差應小于或等于2s。
（二）七氟丙烷滅火系統
（1）七氟丙烷滅火系統的設計滅火濃度應大于或等于滅火濃度的1.3倍，設計惰化濃度應大于或等于惰化濃度的1.1倍。

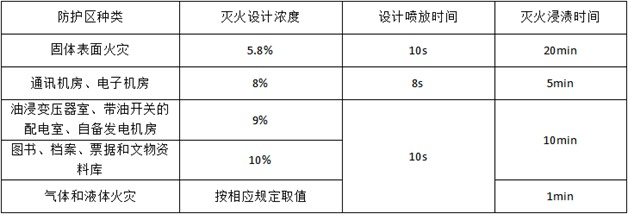

（2）設計參數
（3）防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。

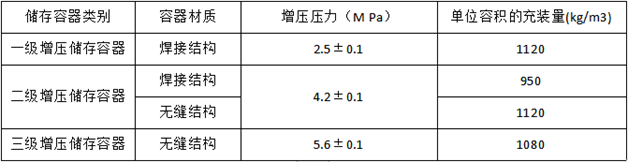

（4）儲存容器分類及充裝量
（5）管網的管道內容積，不應大于流經該管網的七氟丙烷儲存量體積的80％。
（三）IG541混合氣體滅火系統
（1）IG541混合氣體滅火系統設計滅火濃度應大于或等于滅火濃度的1.3倍，設計惰化濃度應大于或等于惰化濃度的1.1倍。
（2）設計參數
當IG541混合氣體滅火劑噴放至設計用量的95%時，其噴放時間不應大于60s，且不應小于48s。
①滅火浸漬時間應符合下列規定：
木材、紙張、織物等固體表面火災，宜采用20min；
通訊機房、電子計算機房內的電氣設備火災，宜采用10min；
其他固體表面火災，宜采用10min。
②儲存容器充裝量應符合下列規定：
一級充壓（15.0MPa）系統，充裝量應為211.15kg/m3；
二級充壓（20.0MPa）系統，充裝量應為281.06kg/m3。
三、二氧化碳滅火系統的設計
（一）一般規定
二氧化碳滅火系統按應用方式可分為全淹沒滅火系統和局部應用滅火系統。全淹沒滅火系統適用于撲救封閉空間內的火災；局部應用滅火系統適用于撲救不需封閉空間條件的具體保護對象的非深位火災。
1.采用全淹沒滅火系統的防護區
（1）對氣體、液體、電氣火災和固體表面火災，在噴放二氧化碳前不能自動關閉的開口，其面積不應大于防護區總內表面面積的3％，且開口不應設在底面。
（2）對固體深位火災，除泄壓口以外的開口，在噴放二氧化碳前應自動關閉。
（3）防護區的圍護結構及門、窗的耐火極限不宜低于0.50h，吊頂?shù)哪突饦O限不應低于0.25h；圍護結構及門、窗的允許壓強不宜小于1200Pa。
（4）防護區用的通風機和通風管道中的防火閥，在噴放二氧化碳前應自動關閉。
（5）全淹沒二氧化碳滅火系統不應用于經常有人停留的場所。
2.采用局部應用滅火系統
（1）保護對象周圍的空氣流動速度不宜大于3m／s，必要時應采取擋風措施。
（2）在噴頭與保護對象之間，噴頭噴射角范圍內不應有遮擋物。
（3）當保護對象為可燃液體時，液面至容器緣口的距離不得小于150mm。啟動釋放二氧化碳之前或同時，必須切斷可燃、助燃?xì)怏w的氣源。
（4）組合分配系統的二氧化碳儲存量，不應小于所需儲存量最大的一個防護區域或保護對象的儲存量。
當組合分配系統保護5個及以上的防護區或保護對象，或者在48h內不能恢復時，二氧化碳應有備用量，備用量不應小于系統設計的儲存量。對于高壓系統和單獨設置備用儲存容器的低壓系統，備用量的儲存容器應與系統管網相連，應能與主儲存容器切換使用。
（二）全淹沒滅火系統的設計
（1）對于二氧化碳滅火系統，設計滅火濃度應大于或等于滅火濃度的1.7倍，且應大于或等于34%（體積百分比濃度）。
（2）當防護區內存有兩種及兩種以上可燃物時，防護區的二氧化碳設計濃度應采用可燃物中最大的二氧化碳設計濃度。
（3）當防護區的環境溫度超過100℃時，二氧化碳的設計用量應在設計規范計算值的基礎上每超過5℃增加2%。
（4）當防護區的環境溫度低于-20℃時，二氧化碳的設計用量應在設計規范計算值的基礎上每降低1℃增加2%。
（5）防護區應設置泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。當防護區設有防爆泄壓孔時，可不單獨設置泄壓口。
（6）全淹沒滅火系統二氧化碳的噴放時間不應大于1min。當撲救固體深位火災時，噴放時間不應大于7min，并應在前2min內使二氧化碳的濃度達到30%。
（三）局部應用滅火系統的設計
（1）局部應用滅火系統的設計可采用面積法或體積法。當保護對象的著火部位是比較平直的表面時，宜采用面積法；當著火對象為不規則物體時，應采用體積法。
（2）局部應用滅火系統的二氧化碳噴射時間不應小于0.5min。對于燃點溫度低于沸點溫度的液體和可熔化固體的火災，二氧化碳的噴射時間不應小于1.5min。
（3）采用面積法設計時，要求如下：
1）保護對象計算面積應取被保護表面整體的垂直投影面積。
2）架空型噴頭應以噴頭的出口至保護對象表面的距離確定設計流量和相應的正方形保護面積；槽邊型噴頭保護面積應由設計選定的噴頭設計流量確定。
3）架空型噴頭的布置宜垂直于保護對象的表面，其瞄準點應是噴頭保護面積的中心。當確需非垂直布置時，噴頭的安裝角不應小于45°。其瞄準點應偏向噴頭安裝位置的一方。
